Производитель WL-Co21, компания | Changzhou WL Allotech Material Co.,Ltd.

описание1

Молния на застежке Мужские спортивные пуловеры с 1/4 молнией. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. Обычный ФИТ - стандартные размеры США. Спортивный крой, который плотно облегает тело для широкого диапазона движений, разработан для оптимальной производительности и комфорта на весь день. ОСОБЕННОСТИ - Застежка на четверть молнии; Отверстия для больших пальцев на длинных рукавах, чтобы они оставались на месте во время тренировки

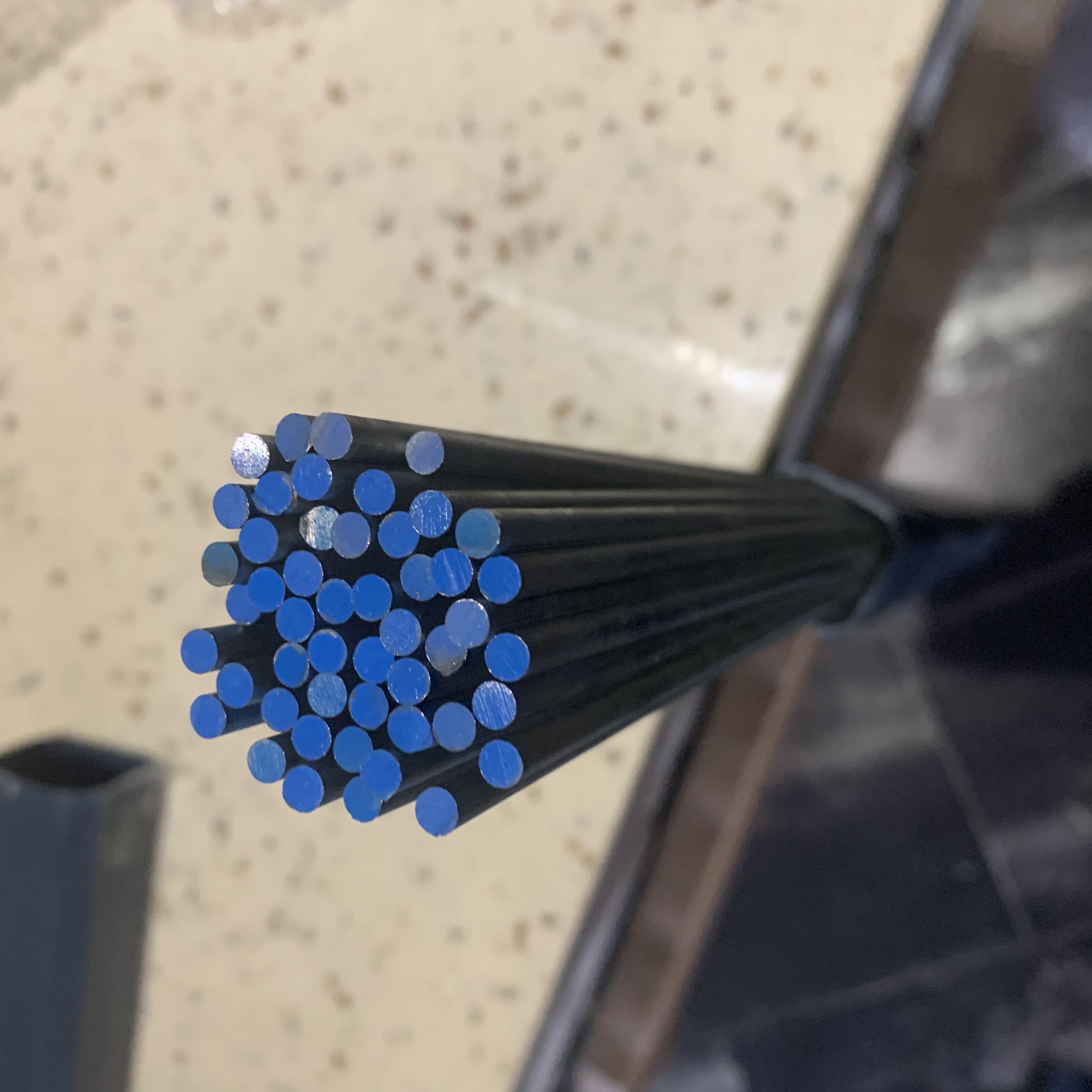

Описание продукта

WL-Co21 (ранее известный как WL-Co8) был разработан в середине 1930-х годов как коррозионно-стойкий сплав CoCr и быстро нашел применение в качестве биосовместимого имплантата для бедра и сплава для зубных протезов. Многие из сплавов, которые в настоящее время используются в медицинских приложениях, являются вариантами оригинального состава WL-Co21. Он также был одним из первых жаропрочных сплавов, испытанных для использования в реактивных двигателях.

WL-Co21 состоит из матрицы сплава CoCrMo, содержащей дисперсные твердые карбиды, которые укрепляют сплав и увеличивают его твердость, но также уменьшают пластичность. Тип, форма, размер и распределение карбидов сильно зависят от истории обработки сплава, и по этой причине механические свойства WL-Co21 очень зависят от технологического процесса производства и любых последующих термических обработок.

Из-за низкой объемной доли карбидов матрица на основе кобальта доминирует в износостойкости и коррозионной стойкости. WL-Co21 обладает отличной устойчивостью к кавитации, заеданию и скольжению металла по металлу, но не рекомендуется для интенсивного абразивного износа твердыми частицами. Поверхность может значительно упрочняться во время износа или даже во время механической обработки, и использование правильных инструментов и технологий обработки важно для достижения оптимальных результатов.

WL-Co21 обладает отличной стойкостью к термическим и механическим ударам. Оптимальная прочность при высоких температурах достигается путем растворно-термической обработки при 1200-1240ºC (2190 - 2265ºF), за которой следует закалка и старение в температурном диапазоне 700-1150°C (1290-2100°F). WL-Co21 может быть отлита, обработана порошковой металлургией или применена в качестве сварочного покрытия. Рекомендуется для применения в условиях кавитации, эрозии, коррозии и/или высоких температур, таких как обрезка клапанов для нефтехимической и энергетической отраслей. Благодаря хорошей ударной стойкости, он широко используется для восстановления форм для ковки или горячей штамповки. Метод наплавки с использованием ацетиленового газа не рекомендуется для этого сплава.

Общие названия: Stellite 21, BISHILITE (MHA) No.21, Weartech WT-21, Stoodite 21, POLYSTEL 21

Стандарт: AWS 5.21-2001 ERCoCr-E

Химический состав (%)

C	Si	Mn	Mo	Cr	W	Ni	Fe	Co
0.25	1.50	≤0.50	5.50	27.30	≤0.50	2.00	1.50	Остальное

Характеристика

AWS / ASME: A5.21 / SFA5.21 ERCoCr-E
Износ металла о металл	Отлично
Холодное / Горячее абразивное воздействие	Хорошо/Хорошо
Эрозия / Коррозия	Отлично / Отлично
Удар	Отлично
Перекрестные проверки осадка	Нет
Магнитный	Нет
Теплопроводность	14.5 W/m.K, 100.5 Btu-in/hr/ft2/°F
Электрическое сопротивление	87.38 µ-ом.cm, 34.4 µ-ом.cm

Детали упаковки

Для длины 350мм 500мм упаковать в картон по 5кг
Для 1000мм упаковка в 5кг трубах, 4 трубы в одном 20кг картоне
Для длины более 1000мм, упаковать в деревянную коробку напрямую

Приложения

Используется для изготовления различных жидкостных клапанов, седел клапанов
Лопасть водяной турбины, штамп горячей ковки

Тип предложения

Торговая марка	Номинальный химический состав										HRC	Применение
Торговая марка	C	Cr	Si	W	Ni	Fe	Mn	Mo	Co	B	HRC	Применение
WL Co1	2.45	30.0	1.0	13.0	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		50-58	Вставки седла клапана, подшипник, зубцы пилы, ротационное кольцо, муфты насоса
WL Co3	2.4	30.5	1.0	13.0	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		50-56	Вставки седла клапана, направляющий валок стального завода, износостойкая панель лезвия крекинга и др.
WL Co4	1.0	31.0	1.0	14.0	≤3.0	≤1.0	≤0.5	≤0.5	Бал.		45-50	Горячая экструзия, промышленность сухих батарей
WL Co6	1.2	29.0	1.0	4.5	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		40-46	Клапан двигателя, клапан высокой температуры, лопатка турбины
WL Co12	1.4	30.0	1.3	8.5	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		44-50	Давление клапанов, зубчатые винтовые бойцы
WL Co20	2.5	32.0	1.0	17.0	≤3.0	≤3.0	≤0.5	≤1.0	Бал.		54-59	Износостойкая плита, подшипниковая втулка и т.д.
WL Co21	0.2	27.0	1.0	0.2	≤3.0	≤2	≤1.0	≤5.5	Бал.		20-40	Сиденье клапана, лопатки турбины, матрица горячей ковки
WL Co25	0.05	20.0	1.0	15.0	10.0	≤2.0	≤1.5	≤1.0	Бал.		24	Поверхность уплотнения клапана, устойчивая к высокой температуре и коррозии, пресс-формы для литья под давлением и т.д.
WL Co31	0.5	26.0	1.0	7.5	10.0	≤3.0	≤1.0	≤1.0	Бал.		30-35	Экструзионная форма, лопатка паровой турбины и т.д.
WL Co32	1.8	26.0	1.2	12.0	22.0	≤1.5	≤0.5	≤1.0	Бал.		40-45	Впускной и выпускной клапан двигателя
WL Co190	3.2	26.0	1.0	14.0	≤1.0	≤3.0	≤1.0	≤1.0	Бал.		54-60	Нефтяная буровая коронка, горнодобывающая промышленность
WL CoT400	0.08	8.5	2.6		1.5	≤1.5	≤1.0	28	Бал.	0.8	50-60	Клапан и роликовый путь, экструдер для пластика в сильно коррозионной среде
WL CoT800	0.08	18.0	3.4		≤1.5	1.5	≤1.0	28	Бал.	0.8	52-58	Клапан и роликовый путь, экструдер для пластика в сильно коррозионной среде
