РУ

WL Co190

дом > Продукты > Материал для наплавки > WL Co190

WL Co190

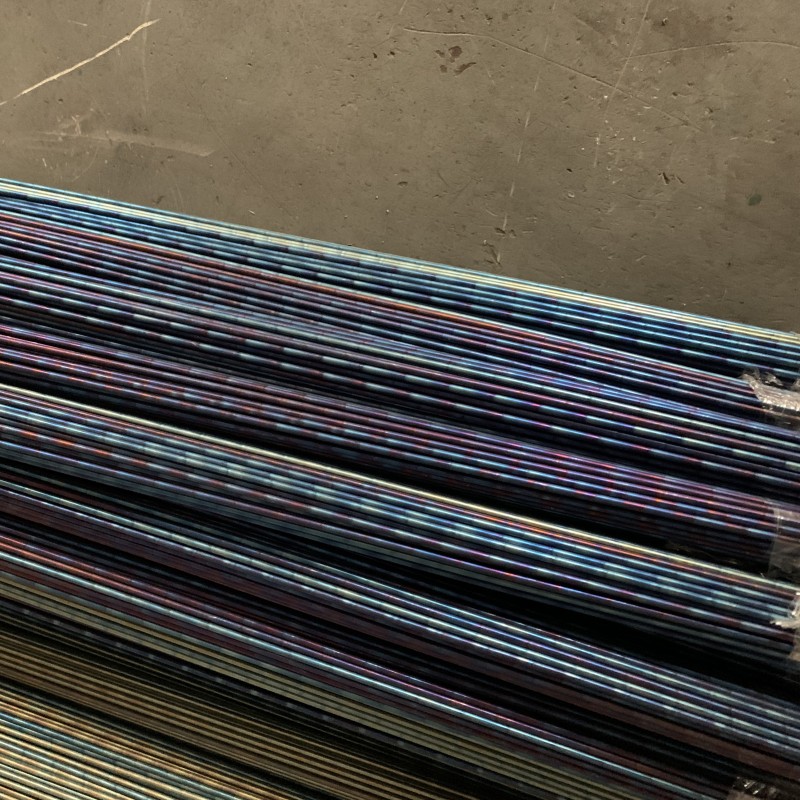

Stellite 190 BISHILITE (MHA) No.190 Твердый наплавочный пруток типа зенкера для буровой головки гидропульпера

Свойства: Устойчивость к износу и коррозии, высокая прочность при высоких температурах и гибкость при низких температурах

Применение: Буровые долота для нефти, горнодобывающая промышленность

008615801826494

singoo@wl-allotech.com

8615801826494

WL Co190

описание1

Молния на застежке Мужские спортивные пуловеры с 1/4 молнией. Эластичная, легкая, быстро сохнущая ткань для превосходной производительности. Обычный ФИТ - стандартные размеры США. Спортивный крой, который плотно облегает тело для широкого диапазона движений, разработан для оптимальной производительности и комфорта на весь день. ОСОБЕННОСТИ - Застежка на четверть молнии; Отверстия для больших пальцев на длинных рукавах, чтобы они оставались на месте во время тренировки

Описание продукта

Кобальт 190 — это сплав с высокой стойкостью к абразивному износу, который в основном используется для наплавки подшипниковых шеек в триконовых роторных буровых долотах, применяемых в нефтегазовой промышленности. Триконовые долота работают в горячих и крайне абразивных условиях на глубине. Из-за высокого содержания карбидов, обеспечивающих стойкость к абразивному износу, необходимо принимать меры для минимизации охлаждающих напряжений, возникающих во время наплавки, и избегать условий эксплуатации, связанных с сильным механическим или термическим ударом. Используется для изготовления вращающегося уплотнительного кольца, подшипниковой втулки типа гвоздя, буровой головки и т.д., диска гидропульпера, инструментов для бурения нефти, уплотнений смесителей и роторных частей.

Это можно закончить только шлифовкой.

Общие названия : Stellite 190, BISHILITE (MHA) No.190, Weartech WT-190, Stoodite 190, POLYSTEL 190

Стандарт: AWS 5.21-2001 Mil-R-17131C ERCoCr-G Mil-CoCr-G

Химический состав (%)

C	Si	Mn	Mo	Cr	W	Ni	Fe	Co
3.2	1.00	≤1.00	≤1.00	26.00	14	≤1.00	≤3.00	Остальное

Характеристика

Сопротивление абразивному износу	Отлично
Сопротивление ударам	Умеренное
Сопротивление коррозии	Хорошо
Твердость	HRC 54-60
Накопленные слои	2 Макс
Перекрестные проверки осадков	* Возможно
Магнитный	Нет
Жаропрочная твердость	Отлично
Обрабатываемость	Сложный

Детали упаковки

Для длины 350мм 500мм упаковать в картон по 5кг
Для упаковки 1000мм в тубах по 5кг, 4 тубы в одном картоне 20кг

Для длины более 1000мм упаковать непосредственно в деревянную коробку

Приложения

Используется для изготовления вращающегося уплотнительного кольца, втулки подшипника типа гвоздя, буровой головки и т.д.

Гидропульперный диск

Инструменты для бурения нефти

Уплотнения и роторы смесителей

Тип, который мы могли бы предложить

Торговая марка	Номинальный химический состав										HRC	Применение
Торговая марка	C	Cr	Si	W	Ni	Fe	Mn	Mo	Co	B	HRC	Применение
WL Co1	2.45	30.0	1.0	13.0	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		50-58	Вставки седла клапана, подшипник, зубцы пилы, ротационное кольцо, муфты насоса
WL Co3	2.4	30.5	1.0	13.0	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		50-56	Вставки седла клапана, направляющий валок стального завода, износостойкая панель лезвия крекинга и др.
WL Co4	1.0	31.0	1.0	14.0	≤3.0	≤1.0	≤0.5	≤0.5	Бал.		45-50	Горячая экструзионная матрица, промышленность сухих батарей
WL Co6	1.2	29.0	1.0	4.5	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		40-46	Клапан двигателя, клапан высокой температуры, лопатка турбины
WL Co12	1.4	30.0	1.3	8.5	≤3.0	≤3.0	≤1.0	≤1.0	Бал.		44-50	Клапаны давления, зубчатые винтовые бойцы
WL Co20	2.5	32.0	1.0	17.0	≤3.0	≤3.0	≤0.5	≤1.0	Бал.		54-59	Износостойкая пластина, подшипниковая втулка и т.д.
WL Co21	0.2	27.0	1.0	0.2	≤3.0	≤2	≤1.0	≤5.5	Бал.		20-40	Сиденье клапана, лопатки турбины, штамп для горячей ковки
WL Co25	0.05	20.0	1.0	15.0	10.0	≤2.0	≤1.5	≤1.0	Бал.		24	Поверхность уплотнения клапана, устойчивая к высокой температуре и коррозии, пресс-формы для литья под давлением и т.д.
WL Co31	0.5	26.0	1.0	7.5	10.0	≤3.0	≤1.0	≤1.0	Бал.		30-35	Экструзионная форма, лопатка паровой турбины и т.д.
WL Co32	1.8	26.0	1.2	12.0	22.0	≤1.5	≤0.5	≤1.0	Бал.		40-45	Впускной и выпускной клапан двигателя
WL Co190	3.2	26.0	1.0	14.0	≤1.0	≤3.0	≤1.0	≤1.0	Бал.		54-60	Нефтяная буровая коронка, горнодобывающая промышленность
WL CoT400	0.08	8.5	2.6		1.5	≤1.5	≤1.0	28	Бал.	0.8	50-60	Клапан и роликовый путь, экструдер для пластика в сильно коррозионной среде
WL CoT800	0.08	18.0	3.4		≤1.5	1.5	≤1.0	28	Бал.	0.8	52-58	Клапан и роликовый путь, экструдер для пластика в сильно коррозионной среде

Связанные продукты
